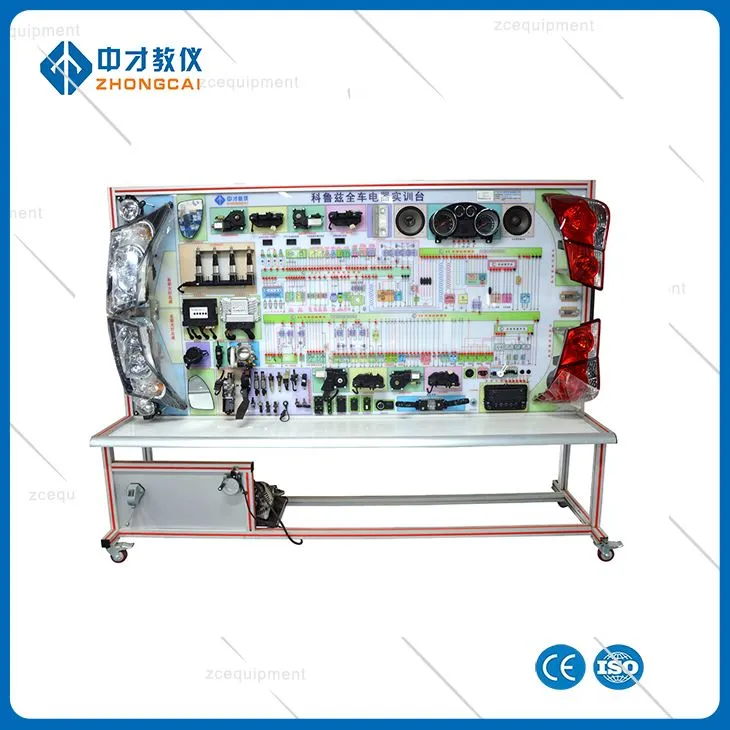

Automobile Whole Electrical Education Board

Opis części samochodowej całej elektrycznej tablicy edukacyjnej

(1) Terminal detekcji: umieszczony na schemacie obwodu panelu i połączenie obwodu elementów zewnętrznych, wygodne wykrywanie przyrządów warunków pracy układu elektrycznego pojazdu;

(2) Centralna płytka drukowana: głównie scentralizowana płytka drukowana do dystrybucji mocy całej elektrycznej płyty edukacyjnej samochodu;

(3) Tylne światło: Tylne światło zawiera światło stopu, kierunkowskaz, światło hamowania, światło cofania, światło przeciwmgielne

(lewe światło przeciwmgielne, prawe światło przeciwmgielne nie);

(4) Światło wewnętrzne: są dwa stoiska, jeden jest przełącznikiem sterującym, drugi jest zamkniętym sterowaniem przełącznikiem;

(5) Lampka tablicy rejestracyjnej: Lampka tablicy rejestracyjnej świeci się, gdy małe światło jest włączone;

(6) reflektory: mają głównie światło zamknięte, światła drogowe i małe światło przednie; Sterowany za pomocą przełącznika reflektorów;

(7) Światło przeciwmgielne: sterowane przełącznikiem świateł przeciwmgielnych, światło przeciwmgielne można włączyć tylko wtedy, gdy włącznik światła jest włączony;

(8) kierunkowskaz: działa, gdy przełącznik światła alarmu niebezpieczeństwa lub przełącznik kierunkowskazu jest otwarty;

(9) Lampka kontrolna szerokości lewej i prawej strony: gdy małe światło jest włączone, jest używane do wskaźnika szerokości;

(10) przełącznik reflektorów: za pomocą dwóch przeciągnięć steruję małymi światłami (w tym lewymi i prawymi światłami postojowymi, tylnymi światłami tylnymi i światłami tablic rejestracyjnych), II sterowanie małymi światłami i reflektorami działa w tym samym czasie (w tym czasie za pomocą połączonego przełącznika do zmiany działania światła) do sterowania małymi światłami, światłami bliskimi, światłami drogowymi; W tym samym czasie sterowanie zasilaniem przełącznika świateł przeciwmgielnych; Jednocześnie są dwa biegi, kontroluję pracę przednich świateł przeciwmgielnych, II kontroluję przednie i tylne światła przeciwmgielne działają w tym samym czasie; Zasilanie przełącznika świateł przeciwmgielnych jest zasilane przez przełącznik reflektora. Innymi słowy, światło przeciwmgielne może sterować pracą światła przeciwmgielnego tylko wtedy, gdy przełącznik reflektora jest włączony (stopień I lub II).

(11) przełącznik kombinowany: Cała elektryczna tablica edukacyjna samochodu ma trzy przełączniki, odpowiednio włącznik światła, przełącznik kierunkowskazu, przełącznik wycieraczek; Włącznik światła może być używany do przełączania światła bliskiego i dalekiego oraz działania lampy samochodowej; Przełącznik kierunkowskazów może sterować pracą lewego i prawego kierunkowskazu; Przełącznik wycieraczek ma pięć biegów, które są biegiem punktowym, biegiem zatrzymania, biegiem przerywanym, wolnym biegiem i szybkim biegiem.

(12) Przełącznik świateł ostrzegawczych: służy do sterowania przednimi i tylnymi kierunkowskazami pracującymi w tym samym czasie;

(13) Przełącznik hamulca: używany do sterowania pracą świateł hamowania;

(14) Przełącznik cofania: służy do sterowania pracą świateł cofania;

(15) Wyłącznik bramy: służy do sterowania pracą lampy wewnętrznej;

(16) przełącznik regulacji lampki przyrządu: regulacja jasności przełącznika lampki przyrządu;

(17) Korpus przepustnicy: służy do regulacji prędkości biegu jałowego i zwiększenia otwarcia przepływu powietrza w układzie, tak aby silnik mógł osiągnąć wymagane warunki pracy;wewnętrzny czujnik położenia przepustnicy i czujnik położenia silnika biegu jałowego;

(18) Zawór elektromagnetyczny zbiornika węglowego: sterowanie otwieraniem i zamykaniem ścieżki odzyskiwania zbiornika węgla;

(19) Czujnik temperatury silnika: czujnik temperatury silnika, wejściowa temperatura silnika do ECU silnika;

(20) Czujnik stuków: może wykrywać stan stukania silnika i sygnał deflagracji wejściowej do ECU silnika;

(21) Czujnik położenia wału korbowego: sygnał położenia wału korbowego indukcyjnego, sygnał wejściowy do ECU, główny sygnał sterujący zapłonu i wtrysku paliwa;

(22) Czujnik temperatury dolotowej: umieszczony na rurze wlotowej, służący do indukcji temperatury wlotowej, sygnału temperatury wlotu do ECU;

(23) ECU: odbiera sygnał z czujnika, wysyła sygnał sterujący do siłownika w celu zakończenia odpowiedniej funkcji sterowania;

(24) Przyrząd kombinowany: wyświetla stan pracy układu;

(25) Głośnik dźwiękowy: to dźwięk nośnika, kontrolowany przez hosta audio;

(26) Host audio: praca polegająca na sterowaniu systemem audio;

(27) Generator: naładuj akumulator i kontroluj pracę wskaźnika ładowania;

(28) Rozrusznik: podzespół używany do napędzania koła zamachowego podczas rozruchu;

(29) Zespół wycieraczek: istnieje pięć biegów, odpowiednio punktowy bieg ruchomy, bieg stopu, bieg przerywany, bieg wolny i bieg szybki;

(30) pompa myjąca: używana do zaopatrzenia w wodę do mycia przedniej szyby i dopasowywania wycieraczek;

(31) Zespół napędowy: umieszczony pod platformą, składający się z silnika, służący do zasilania systemu ładowania;

(32) Świeca zapłonowa i cewka zapłonowa: używane do zapłonu;

(33) Zapalniczka: z przewodem grzejnym, używana do oświetlenia papierosów;

(34) Głośnik dwukolorowy: siłownik głosowy, sterowanie przełącznikiem głośnika ręcznego;

(35) Przełącznik klaksonu: umieszczony na przełączniku kombinowanym, steruj pracą klaksonu

(36) Przełącznik regulacji temperatury: sterowanie pracą wentylatora chłodzącego, wysokiego i niskiego biegu;

(37) Wentylator rozpraszający ciepło: używany do rozpraszania ciepła w układzie silnika;

38) Elektryczne lusterko wsteczne: sterowane za pomocą elektrycznego przełącznika lusterka wstecznego, używanego do obserwacji warunków panujących z tyłu podstawy ładunkowej;

(39) Przełącznik regulacji lusterka wstecznego: przełącznik do regulacji położenia elektrycznej soczewki lusterka wstecznego;

(40) Elektroniczna centralna jednostka sterująca systemu Comfort: sterowanie pracą systemu komfortu;

(41) Zatrzask: urządzenie do sterowania centralnym zamkiem sterowniczym;

(42) Silnik drzwi i okien oraz jednostka sterująca: silnik drzwi i okien ma odbierać sygnały i sterować podnoszeniem drzwi i okien; Jednostka sterująca służy do sterowania urządzeniem silnika blokującego;

(43) Przełącznik silnika drzwi i okna: sterowanie podnoszeniem okna;

(44) Cała elektryczna tablica edukacyjna samochoduSterownik sterujący kierowcą: przełącznik może sterować otwieraniem i zamykaniem zamka drzwi, sterować podnoszeniem przednich i tylnych okien, a także ma tryb bezpieczeństwa okna (gdy przełącznik trybu bezpieczeństwa jest otwarty, przełącznik tylnej i bocznej szyby pasażera nie działa)
