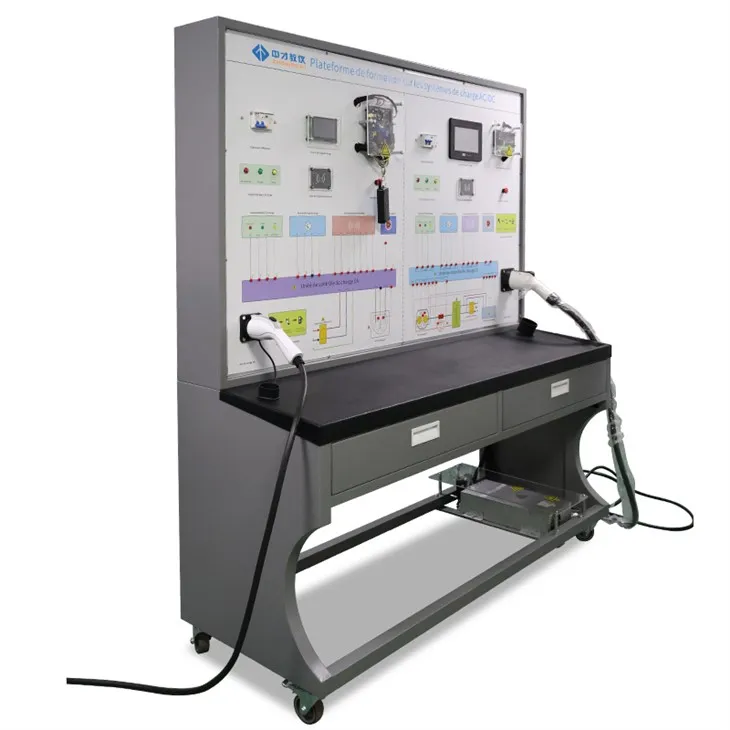

Tablica szkoleniowa dotycząca ładowania AC/DC

Wprowadzenie produktu

TheTablica szkoleniowa dotycząca ładowania AC/DCjest rozwijany w oparciu onowy krajowy standardowy system ładowania pojazdów elektrycznych AC i DC. Składa się zmobilna rama treningowai afunkcjonalny panel dydaktyczny, wiernie odtwarzając budowę, zasadę działania i proces działania systemów ładowania pojazdów elektrycznych.

Ten sprzęt szkoleniowy został zaprojektowany w celu zaspokojenia potrzeb dydaktycznych i praktycznych szkoleńsystemy zarządzania ładowaniem pojazdów elektrycznych, w tym rozpoznawanie struktury systemu, analizę zasad działania, szkolenie w zakresie obsługi i diagnostykę usterek. Jest szeroko odpowiedni doszkoły zawodowe, szkoły techniczne i instytucje szkoleniowe z zakresu motoryzacji.

Skład systemu

1. System stosów ładowania AC

System zarządzania ładowaniem AC składa się z:

Wyłącznik zabezpieczający przed wyciekiem

Kontroler ładowania AC

Wskaźnik stanu ładowania

Ekran wyświetlacza

Moduł czytnika kart

Karta ładowania

Wyłącznik awaryjny

Pistolet ładujący AC i uchwyt pistoletu ładującego

2. System stosów ładowania DC

System zarządzania ładowaniem DC składa się z:

Wyłącznik zabezpieczający przed wyciekiem

Kontroler ładowania DC

Wskaźnik stanu ładowania

Ekran wyświetlacza

Moduł czytnika kart

Karta ładowania

Wyłącznik awaryjny

Pistolet do ładowania prądem stałym i uchwyt do pistoletu do ładowania

Funkcje i cechy produktu

Demonstracja rzeczywistych warunków pracy
Tablica szkoleniowa w pełni demonstruje rzeczywiste właściwości roboczeSystemy ładowania pojazdów elektrycznych AC i DC. Ładowanie inicjuje się poprzez przesunięcie karty, a-dane dotyczące ładowania są wyświetlane na ekranie, co pozwala uczniom zrozumieć proces ładowania, zasady działania systemu, działanie sprzętu i podstawową konserwację.

Kompleksowa ochrona bezpieczeństwa
System wyposażony jest wwyłącznik awaryjny, umożliwiając szybkie odcięcie zasilania w sytuacjach awaryjnych, aby zapewnić bezpieczną pracę podczas nauczania i szkolenia.

Panel dydaktyczny o wysokiej-trwałości
Panel wykonany jest zwysokiej jakości-aluminium-tworzywo sztuczne, charakteryzujący się odpornością na uderzenia, odpornością na zanieczyszczenia, odpornością na ogień i odpornością na wilgoć. Uczniowie mogą intuicyjnie porównywaćschematy obwodów z rzeczywistymi komponentamianalizować strukturę systemu i zasady działania.

Zintegrowane terminale testowe
Na panelu zainstalowano wiele zacisków pomiarowych, umożliwiających bezpośredni pomiar sygnałów układu ładowania AC/DC, m.in.:

Opór

Woltaż

Aktualny

Częstotliwość
Ten projekt wspiera praktyczne-szkolenia w zakresie testów elektrycznych i diagnostyki.

Ergonomiczna i solidna konstrukcja

Panel utworzony zStal walcowana na zimno o grubości 1,5 mm-zapewniając schludny i profesjonalny wygląd

Rama podstawy wykonana ze spawanej konstrukcji stalowej z powłoką powierzchniową

Wyposażony wsamoblokujące kółkadla łatwego ruchu i bezpiecznego pozycjonowania

ZintegrowanyBiurko antypoślizgowe i antystatyczne-ABS o grubości około 40 cm, odpowiednie do umieszczania dokumentów i przyrządów do testowania światła

Wbudowane-szuflady do przechowywania narzędzi
Dostępne są dwie-samonośne szuflady, z których jedna służy do przechowywania często używanych narzędzi, co poprawia efektywność i organizację szkoleń.

Parametry techniczne

Wymiary ramy: ok.1600 × 600 × 1700 mm

Typ stosu ładowania:Stos ładowania AC / stos ładowania DC

Moc znamionowa:7 kW

Prąd wyjściowy: mniejszy lub równy32 A

Napięcie wejściowe:220 V AC ±20%

Interfejsy komunikacyjne:RS485, Ethernet, bezprzewodowa GPRS, CAN

Poziom ochrony:IP54

Nasza wyjątkowa zaleta 1: w zestawie profesjonalne narzędzia testowe

Ta tablica szkoleniowa jest dostarczana z:profesjonalny zintegrowany system narzędzi, czylinie jest standardem w produktach wielu konkurentów, zapewniając pełne wsparcie w-nauczaniu praktycznym.

1. Zintegrowany system narzędzi

Jeden-elementKonstrukcja ABS-formowana próżniowo

Dostosowane gniazda w oparciu o kształty narzędzi i instrumentów

Scentralizowane przechowywanie, aby zapobiec utracie lub uszkodzeniu

Znacząco poprawia efektywność i standaryzację szkoleń

2. Przyrządy testowe

Inteligentny multimetr cyfrowy zchip zapobiegający-oparzeniomIpozłacane-przewody pomiarowe, dokładność ±0,5%

Lampa testowa wykonana zmateriał izolowany-pod wysokim napięciemzapewniając bezpieczeństwo i niezawodność

3. Lista narzędzi

Śrubokręt płaski × 1

Śrubokręt krzyżakowy × 1

Lampka próbna × 1

Multimetr cyfrowy × 1

Materiały eksploatacyjne × 1 zestaw

Nasza wyjątkowa zaleta 2: Zawiera kompletne zasoby dydaktyczne

Oprócz sprzętu, produkt ten jest dostarczany zekskluzywne zasoby dydaktyczne, osiągając zintegrowane rozwiązaniesprzęt + narzędzia + program nauczania.

1. Filmy instruktażowe

Mikro-forma kursu obejmująca demontaż, obsługę i diagnostykę usterek

Rozdzielczość wideo Większa lub równa1080P, liczba klatek na sekundę Większa lub równa30 kl./s

Obsługuje odtwarzanie z wielu-terminalów w klasie i-nauce po zajęciach

2. Nauczanie funkcji oprogramowania szkoleniowego

Materiały szkoleniowe sądokładnie dopasowane do tej tablicy treningowej

Zawiera zdjęcia prawdziwego sprzętu, schematy strukturalne i zrzuty ekranu interfejsu operacyjnego

Wyraźnie oznacza kluczowe komponenty, przyciski i zaciski przewodów

Etapy szkolenia są ściśle zgodne z rzeczywistymi procedurami obsługi sprzętu

3. Treść kursu obejmuje

Przegląd i rozpoznawanie systemu tablicy szkoleniowej

Zasady dotyczące podstawowych komponentów, takich jak sterowniki, czujniki i siłowniki

Podstawowe szkolenie z obsługi i testowania z użyciem multimetrów i lamp probierczych

Specjalne moduły szkoleniowe dotyczące funkcji i wspólna diagnostyka usterek

Ćwiczenia praktyczne i moduły oceny umiejętności
