Urządzenie treningowe do testowania wydajności sprężarki chłodniczej

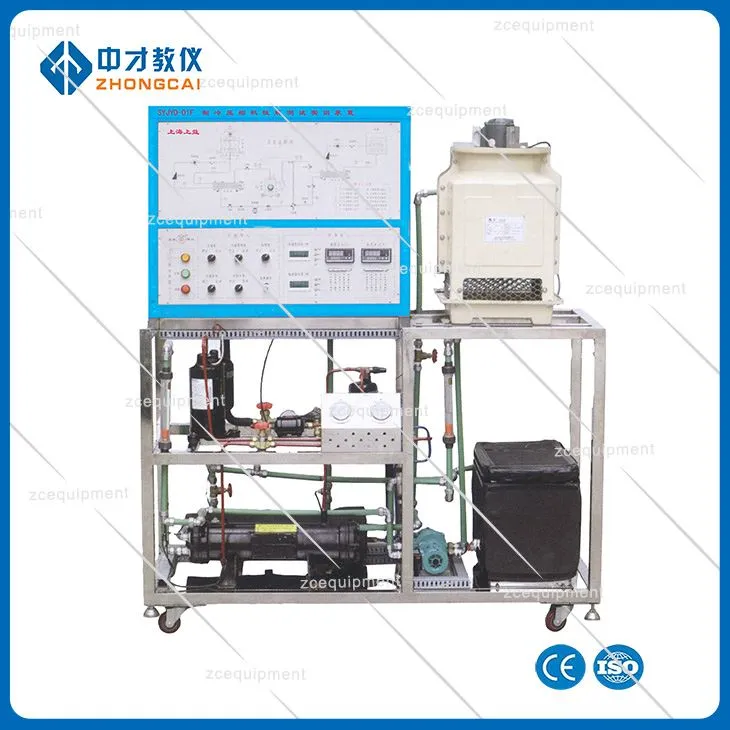

"ZCJYD-01F Refrigeration Compressor Performance Test Training Device" przyjmuje system cyklu chłodniczego sprężania pary, jest wyposażony w rzeczywiste elementy systemu chłodniczego, takie jak w pełni zamknięta sprężarka chłodnicza, skraplacz i parownik, i jest wyposażony w inteligentny regulator temperatury, przepływomierz, manometr, woltomierz, amperomierz i inne przyrządy pomiarowe. Urządzenie szkoleniowe do testowania wydajności sprężarki chłodniczej może nie tylko zapewnić praktyczne szkolenie w zakresie pomiaru parametrów wydajności sprężarki chłodniczej, ale także zademonstrować i przeszkolić podstawową zasadę cyklu chłodniczego. Ma zastosowanie do nauczania i szkolenia kursów związanych z chłodnictwem w szkołach zawodowych.

1 Charakterystyka urządzenia

1. Urządzenie szkoleniowe do testowania wydajności sprężarki chłodniczej jest ustalane zgodnie z międzynarodową normą GB / T 5773-2004 metoda treningu wydajności sprężarki chłodniczej o wyporowej, z "metodą cyrkulacji ciekłego czynnika chłodniczego parownika" jako głównym pomiarem i "metodą kalorymetru skraplacza chłodzonego wodą" jako pomiarem pomocniczym

2. Przyjmuje się jedną jednostkę chłodniczą. Skraplacz i parownik to płaszczowe i rurowe wodne wymienniki ciepła. System ma zwartą strukturę, rozsądny układ i piękny wygląd

3. Urządzenie do testowania wydajności sprężarki chłodniczej jest wyposażone w zabezpieczenie przed wyciekiem typu napięciowego, zabezpieczenie przed wyciekiem typu prądowego, zabezpieczenie nadprądowe, zabezpieczenie przed przeciążeniem i zabezpieczenie przed uziemieniem, które może skutecznie chronić ludzi i sprzęt

2 Parametry techniczne

1. Zasilanie wejściowe: jednofazowy trójprzewodowy ~ 220V ± 10% 50Hz

2. Środowisko pracy: temperatura - 10 °C ~ + 40 °C, wilgotność względna < 85%="" (25="" °c),="" wysokość=""><>

3. Pojemność urządzenia: < 2,5="">

4. Czynnik chłodniczy: R22

5. Pojemność chłodnicza: 1,3 kW

6. Waga: 100 kg

7. Wymiary gabarytowe: 120cm x 60cm x 142cm

3 Podstawowa konfiguracja i funkcje

1. Panel sterowania

Urządzenie treningowe do testowania wydajności sprężarki chłodniczej przyjmuje dwuwarstwową matową, gęstą strukturę natryskiwania tworzyw sztucznych o nowatorskim kształcie. System chłodniczy jest umieszczony w górnej warstwie, która może wizualnie wyświetlać strukturę systemu chłodniczego; Przód jest wyposażony w panel funkcji sterowania mocą i przyrządów pomiarowych. Cztery uniwersalne koła z hamulcami są zainstalowane na dole dla łatwego ruchu i mocowania.

2. Jednostka sterująca AC

Jednofazowy trójprzewodowy zasilacz 220V AC, główny zasilacz jest kontrolowany przez zabezpieczenie prądu upływu, a prąd działania wynosi 30mA

3. System chłodniczy

Całkowicie zamknięta sprężarka 1p, poziomy skraplacz płaszcza i rury, płynny wziernik, suchy filtr, ręczny zawór przepustnicy, zbiornik cieczy i suchy parownik

4. System cyrkulacji wody

(1) 2 pompy wodne

Główne parametry techniczne to:

Moc znamionowa: 95w

Znamionowy podnośnik: 6M

Przepływ znamionowy: 1,08 m3 / h

(2) 2 zbiorniki na wodę

Wykonany jest ze stali nierdzewnej, w tym skraplacza cyrkulacyjny zbiornik na wodę i zbiornik na wodę obiegową parownika

(3) 1 grzałka (moc 1000W)

Moc wyjściową można regulować potencjometrem, aby podgrzać krążącą wodę parownika

5. Przyrząd pomiarowy

(1) 2 mierniki mocy (poziom dokładności 0,5)

Zmierz odpowiednio moc grzewczą i moc sprężarki. Inteligentny tryb sterowania dialogiem człowiek-maszyna jest realizowany za pomocą kluczowego sterowania i cyfrowego okna wyświetlacza, które może mierzyć moc czynną, moc bierną, współczynnik mocy, napięcie, prąd, częstotliwość i właściwości obciążenia obciążenia; Może przechowywać i wysyłać zapytania do 15 grup danych testowych dotyczących mocy i współczynnika mocy

(2) 1 termometr cyfrowy (poziom dokładności 0,5)

Jako czujnik stosuje się rezystancję platyny PT100, a zakres pomiarowy wynosi - 50 ~ 150 °C. 8 grup parametrów temperatury jest mierzonych za pomocą przełącznika fortepianowych, w tym temperatura portu ssania sprężarki, temperatura portu wylotowego sprężarki, temperatura wylotu skraplacza, temperatura na wlocie parownika, temperatura wlotu wody skraplacza, temperatura wylotu wody skraplacza, temperatura wlotu wody z parownika i temperatura wylotu wody z parownika

(3) 2 manometry próżniowe (poziom dokładności 2,5)

Zakres pomiarowy wynosi -0,1 ~ 1,5 MPa i -0,1 ~ 3,5 Mpa, a niskociśnieniowe ciśnienie boczne i wysokie ciśnienie boczne systemu chłodniczego są mierzone odpowiednio w czasie rzeczywistym

(4) 2 przepływomierze (klasa dokładności 0,5)

Szklany rotametr o zakresie pomiarowym 16 ~ 160ml / min służy do pomiaru przepływu wody chłodzącej odpowiednio skraplacza i parownika

6. Przyrząd sterujący

Jeden regulator wysokiego i niskiego ciśnienia: monitoruj niskie ciśnienie boczne i wysokie ciśnienie boczne systemu chłodniczego w czasie rzeczywistym. Gdy wysokie ciśnienie jest wyższe niż wartość zadana lub niskie ciśnienie jest niższe niż wartość zadana, sterownik wysyła sygnał sterujący w celu odcięcia zasilania sprężarki

4 Projekt szkoleniowy

1. Zapoznaj się z podstawową strukturą i zasadą działania systemu cyklu chłodniczego sprężania pary

2. Zrozumienie wydajności i metody aplikacji międzynarodowej sprężarki chłodniczej GB / t5773-2004 o wyporowej

3. Użyj metody cyrkulacji ciekłego czynnika chłodniczego parownika (główna metoda pomiaru) do obliczenia wydajności chłodniczej mechanizmu sprężania chłodniczego

4. Oblicz wydajność chłodniczą sprężarki chłodniczej za pomocą metody bilansu cieplnego (pomocnicza metoda pomiaru) skraplacza chłodzonego wodą

5. Obliczanie i analiza błędu względnego głównej i pomocniczej zmierzonej wydajności chłodniczej

6. Obliczanie i analiza współczynnika efektywności energetycznej agregatu chłodniczego
