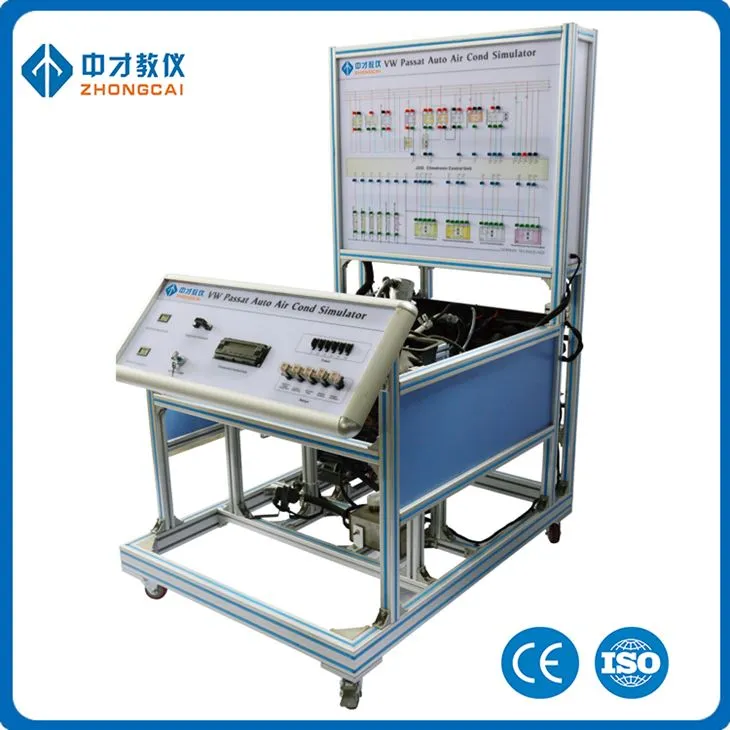

Rada szkoleniowa systemu klimatyzacji i klimatyzacji

Rada szkoleniowa systemu klimatyzacji i klimatyzacji

– Prędkość wentylatora przepływu powietrza

– Pozycje klapy przepływu powietrza

– Temperatura wnętrza (wewnątrz)

– Ciśnienie czynnika chłodniczego R134a zmienia się w zależności od prędkości wentylatora chłodnicy

– Szybkość zmiany temperatury w zależności od prędkości wentylatora chłodnicy przepływu powietrza

– Położenie klapy przepływu powietrza w zależności od trybów pracy: odszranianie, recyrkulacja powietrza (świeże powietrze) lub stopa

• Tablica szkoleniowa ma schemat z diodami LED, który pokazuje tryby pracy wylotów i klap;

• Płyta szkoleniowa posiada kompletny schemat elektryczny z wbudowanym – w wtyczce bananowej

zworki do pomiarów i symulacji kodów usterek systemu;

• Możliwość symulacji ponad 15 usterek systemu poprzez odłączenie zworki bananowych. Możliwość monitorowania zmieniającego się trybu działania każdego komponentu systemu;

• Płyta szkoleniowa jest zintegrowana woltomierz. Wyświetla napięcie elektronicznych komponentów systemu:

• – Potencjometr silnika G92 Control do klapy temperatury

– G114 Sterowanie potencjometr silnika, footwell / odmrażacz klapa

– Potencjometr silnika sterującego G112, klapa centralna

– Potencjometr silnika sterującego G113, klapa przepływu powietrza

– G89 Czujnik temperatury kanału wlotowego świeżego powietrza

– G191 Odpowietrznik. nadawca temperatury, środek

– G192 Odpowietrznik. nadajka temperatury, footwell

– Czujnik temperatury otoczenia G17

• Zintegrowany termometr wyświetla zmianę temperatury w zależności od ciśnienia czynnika chłodniczego R134a;

Oscyloskop diagnostyczno-pomiarowy/multimetr

• Parametry systemu są mierzone przez podłączenie do złącza bananowego;

• Możliwość pomiaru parametrów sygnału elektrycznego każdego elementu systemu (takiego jak czujnik lub siłownik)

Diagnostyka jednostki sterującej (za pomocą skanera diagnostycznego)

• Diagnoza przez OBD 16 – złącze diagnostyczne pinu

• Identyfikacja elektronicznej jednostki sterującej (ECU)

• Odczytywanie/usuwanie kodów usterek

• Wyświetlanie parametrów systemu operacyjnego (dane na żywo)

• Włączanie siłowników (w zależności od jednostki sterującej)

• Kodowanie/konfiguracja jednostki sterującej (w zależności od jednostki sterującej)

Diagnostyka jednostki sterującej (ręczne procedury bez skanera diagnostycznego)

• Ręczna diagnostyka ECU Climatronic

• Odczyt błędów – procedury ręczne

• Wyświetlanie parametrów systemu operacyjnego (dane na żywo) – procedura ręczna

Innych

• Stojak ma zamkniętą konstrukcję – wewnętrzne okablowanie nie jest widoczne

• Zasilanie: 220V

• Wymiary ok.: (HxLxW): 1680x800x500mm

• Waga netto około: 100 kg

• Wyprodukowano w UE

• Certyfikat CE

Akcesoria opcjonalne

• Oscyloskop samochodowy

• Narzędzie diagnostyczne OBD diagnostyczne

• Stacja ładowania klimatyzacji
